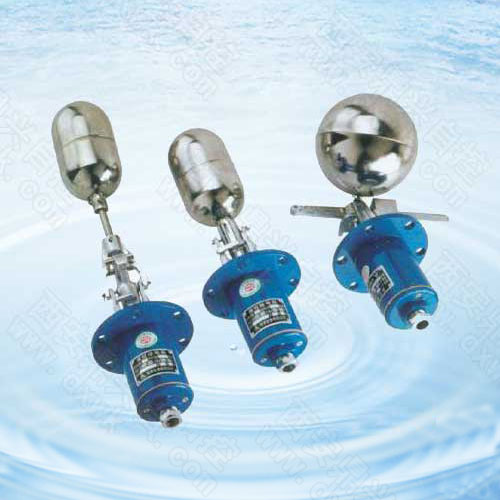

UQK型浮球液位控制
- 產品品牌 鼎興
- 產品型號 UQK
- 產品描述
UQK型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制，UQK型浮球液位控制器采用非標準凸面法蘭與被控容器相連接。...
一.安裝與使用
1、UQK型浮球液位控制器采用非標準凸面法蘭與被控容器相連接，用戶在安裝時，應根據圖示。凸面法蘭尺寸配置相應的凸緣B。
2、UQK-01型和UQK-02型浮球液位控制器為水平方向的安裝形式，UQK-03型浮球液位控制器為垂直方向的安裝形式。

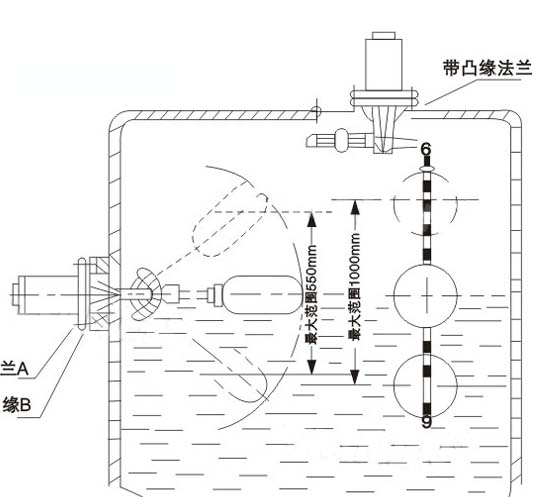

如下圖:
圖中：

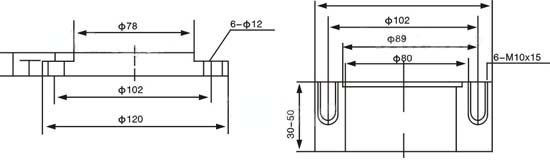

(1)法蘭A為被制器外殼上非標準凸面安裝法蘭，尺寸如下圖所示。
(2)凸緣B為被控制容器上與法蘭A相連的非標準件，用戶可根據圖示尺寸相應配置，凸緣與被控容器焊接時，應注意凸緣上的6-M10的方向。
3、UQK-03型浮球液位控制器的安裝時,因?yàn)槠涓∏蛑睆酱笥诜ㄌm孔直徑,故容器蓋應為可以拆裝(現我廠改進后有免拆容器蓋浮球)。
4、UQK-02型浮球液位控制器的動作范圍的整定屬有級調整，最大動作范圍為550毫米。
動作范圍調整方法:
在使用時可以通過調節位于扇形杠桿上的上-下二定位螺釘相對位置（改變浮球擺動角）或拆下開口銷接換不同長度的連桿（改變浮球擺動半徑）來達到。
5、UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，最大動作范圍為1000毫米。
動作范圍調整方法：
在使用時通過改變浮球?qū)驐U上-下二定位螺釘?shù)南鄬?duì)位置及杠桿上的平衡塊來達到。
6、控制器是非防水型結構，不宜在室外露天場合使用。
7、控制器安裝時應在金屬外殼可靠接地（一般可接在法蘭上）以確保用電安全。
8、被控介質不應含有導磁雜質,并且液面的波動頻率不能太大。
9、使用中的儀器應定期進行檢查。
二、用途
UQK型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。當液位到達高低極限時，繼電器觸點可作信號報警裝置或電動泵等線路中的開關。
三、技術落參數
1、型號/規格
| 型號 | 動作界限（毫米） | 整定方式 | 安裝方式 |
| UQK-01 | 10 | 不可調 | 水平 |
| UQK-02 | 25～550 | 有級調整 | 水平 |
| UQK-03 | 8～1000 | 列級調整 | 垂直 |
2、工作壓力：1.6MPa
3、工作溫度：150℃
4、電源及觸點容量：交流220V，220VA 直流100V，150W
5、重量：4-6公斤
6、外形尺寸：如下圖
