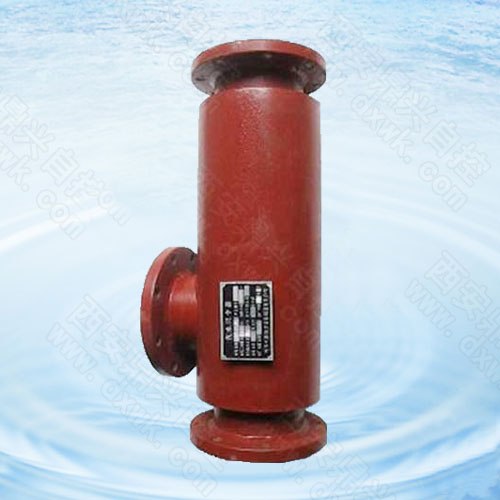

汽水混合加熱器-管道汽水混合加熱器
- 產品品牌 鼎興
- 產品型號 DXJ
- 產品描述
汽水混合加熱器采用管道加熱的方式，把蒸汽和水進行加熱，低噪環保，微振動，換熱效率高達98%。西安鼎興專業生產，廠價直銷，點擊即可免費咨詢。 ...
一、概述
1、管道汽水混合加熱器是一種新型的汽液混合加熱裝置，與其它換熱設備比較，它具有換熱效率高、噪聲小、安裝簡單，成本低廉等特點。因此被廣泛應用于生產、生活用水的加熱和熱水采暖系統中。
2、該產品結構如圖1所示，工作時被加熱水通過呈拉閥爾管形的噴管，蒸汽從噴管側通過管壁上的許多斜向小孔噴入水中，二者在高速流動中瞬時良好混合，達到加熱水的目的。
3、管道汽水混合加熱器型號編制說明。
二、技術參數
表1

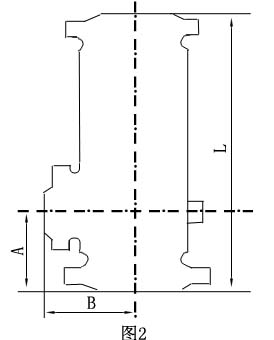

型號DXJ -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48 流量（m3/h） 1.2 2.5 4.5 7 10 16 25 35 60 105 165 工作壓力（MPa） 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.0 1.0 1.0 重量 10 10 25 25 25 75 75 75 300 300 300 運行重量 18 18 40 40 40 118 118 118 500 500 500 噪音 外形 A 105 130 220 450 B 105 130 170 300 L 240 360 660 1200 水側法蘭 Dg 40 65 125 250 D1 110 145 210 350 D 145 180 245 390 N×Ø 4×18 4×18 8×18 12×22 汽側法蘭 Dg 40 65 125 250 D1 110 145 210 350 D 145 180 245 390 N×Ø 4×18 4×18 8×18 12×22
低于65db
三、安裝調試
1、管道汽水混合加熱器可水平安裝，也可垂直安裝，但是蒸汽噴入方向只能水平或向下。
2、在蒸汽管道近加熱器處，需要安裝止回閥、過濾器。如以循環泵作為系統循環動力時，最好在蒸汽管道上加裝電磁閥，以便停電時能自動切斷汽源。
3、啟動時，應先開水閥，后開汽閥。停止運行時，應先關汽閥，后關水閥。
5、管道汽水混合加熱器一般安裝在水泵的吸水側，但在高溫采暖系統中，水泵無法承受高溫時，管道汽水混合加熱器也可安裝在水泵的出水側。加熱器安裝在水泵吸水側為優先安裝方式（必要時可配熱水泵）。
6、水溫水位控制參見“DWYK智能型水溫水位控制儀”

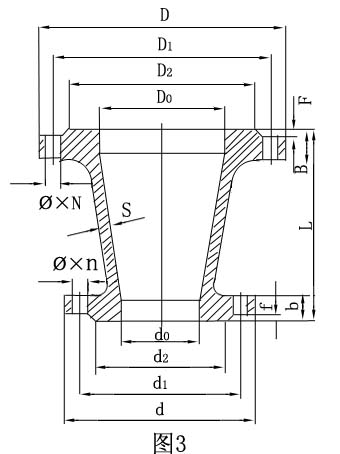

四、變徑大小接頭
為方便用戶聯接配管，我公司特生產下列變徑法蘭，供設計選用。
表二
變徑管規格 壁厚S 長度L Dg D0 D D1 D2 B F R Ø×N dg d0 d d1 d2 b f r Ø×n Ø40-Ø65 10 140 65 65 180 145 120 24 3 10 18×4 40 40 145 110 85 20 3 6 18×4 Ø50-Ø65 10 140 65 65 180 145 120 24 3 10 18×4 50 50 160 125 100 22 3 8 18×4 Ø50-Ø125 12 180 125 125 245 210 185 28 3 12 18×8 50 50 160 125 100 22 3 8 18×4 Ø65-Ø125 12 160 125 125 245 210 185 28 3 12 18×8 65 65 180 145 120 24 3 8 18×4 Ø80-Ø125 12 160 125 125 245 210 185 28 3 12 18×8 80 80 200 160 132 25 3 8 18×4 Ø100-Ø125 12 140 125 125 245 210 185 28 3 12 18×8 100 100 215 180 155 26 3 8 18×8 Ø125-Ø250 14 280 250 250 405 355 320 32 3 16 25×12 125 125 245 210 185 28 3 10 18×8 Ø150-Ø250 14 240 250 250 405 355 320 32 3 16 25×12 150 150 280 240 210 28 3 10 23×8 Ø200-Ø250 14 160 250 250 405 355 320 32 3 16 25×12 200 200 335 295 265 30 3 10 23×12
五、用于單向開式系統
通過管道汽水混合加熱器一次性加熱后，熱水直接送往浴池?zé)崴浼捌渌钣盟膱龊希Q為單向開式系統如圖4。
1、加熱器最大蒸汽噴入量如下表：（以DXJ－12型加熱器為例
單位：kg/h（公斤/時 ） 表三
水壓MPa 蒸汽壓力MPa 0.1 0.2 0.3 0.4 0.6 0.8 1 0.05 420 690 910 1120 1540 1950 2350 0.1 0 660 910 1120 1540 1950 2350 0.2 0 820 1120 1540 1950 2350 0.3 0 940 1540 1950 2350 0.4 0 1480 1950 2350 0.5 1180 1890 2350
其它型號加熱器最大蒸汽噴入量換算系數
表四
型號DXJ 4 6 8 10 12 16 20 24 32 40 48 系數 0.26 0.26 1 1 1 3.7 3.7 3.7 10.8 10.8 10.8
2、實際使用過程中所需要的蒸汽量可根據下式計算得出。即：D0=C(t2-t1)D1/(i-Ct2)，式中：
C－水的熱、t1－加熱前的水溫、t2－加熱后的水溫、i－在某壓力下進入管道汽水混合加熱器飽和蒸汽的熱焓kcal/kg(千卡/公斤)。D1-加熱器額定流量。
3、水頭損失：在未通蒸汽時，額定流量的水通過管道汽水混合加熱器的摩擦損失為5米水柱，通入蒸汽后，管道汽水混合加熱器前后水溫差超過20℃時，摩擦損失為零。
4、蒸汽管徑以蒸汽流速為20m/s～30m/s 來確定。
5、汽壓比水壓應高0.05MPa～0.2MPa，但水壓至少要有0.1MPa.
6、被管道汽水混合加熱器加熱好的水最好先注入熱水箱，待其充分混合，溫度較為恒定時再放出，切忌不要將被加熱的水直接用于淋浴。
六、用于循環系統
1、液體反復加熱的系統稱為循環系統。在循環加熱系統中，循環水所能加熱到的最高溫度，比相同壓力下的飽和蒸汽的溫度低10℃。蒸汽用量仍由下式?jīng)Q定：D0=C(t2-t1)D1/(i-Ct2)
2、管道汽水混合加熱器進水口水壓范圍：0.5～5kg/cm2，汽壓范圍：水壓+0.5kg/cm2 ～7kg/cm2。
3、循環水通過管道汽水混合加熱器時的摩擦損失最大為3米水柱。
4、蒸汽管徑以管內蒸汽流速20～30m/s來確定。
例：設采暖負荷為270000kcal/h,水溫差為△ t =30℃，應選哪種型號的加熱器？
根據公式：Q=CMΔt 則每小時所需水量：
查表1可選DXJ-12型加熱器
