產品介紹
一、產品特點
DX110型風差壓傳感器采用硅壓力傳感器組裝而成,外殼為鋁合金結構。兩個壓力接口配有M10螺紋,可直接安裝在儀表機箱上或通過引壓管連接。產品有毫伏、標準電壓、電流、頻率信號等可供選擇,安裝使用方便,廣泛應用于鍋爐送風、井下通風等電力、煤炭行業的風壓控制領域。
二、技術參數
| 量程 | -100KPa……0~1KPa……100KPa |
| 零位輸出 | V0≤±3mV |
| 滿量程輸出 | VFS=100mV±25%、VFS=50mV±30% 、VFS=10mV±30% |
| 過載能力 | 150% |
| 供電 | 恒流源:1~4mA;恒壓:6~9VDC |
| 線性 | <±0.1%FS |
| 重復性 | <±0.05%FS |
| 遲滯 | <±0.05%FS |
| 輸入阻抗 | 0.6~6KΩ |
| 補償溫度 | -10℃~+70℃ |
| 工作溫度 | -40℃~+85℃ |
| 絕緣電阻 | >100MΩ/50V |
| 絕緣強度 | >500MΩ/500V |
| 壓力連接 | 帶M10螺紋的寶塔頭 |
| 電氣連接 | 電纜或接插件引線方式 |
| 適用介質 | 與316不銹鋼相兼容的流體 |
| 外殼保護 | IP65 |
| 防爆等級 | ExiallCT5 |

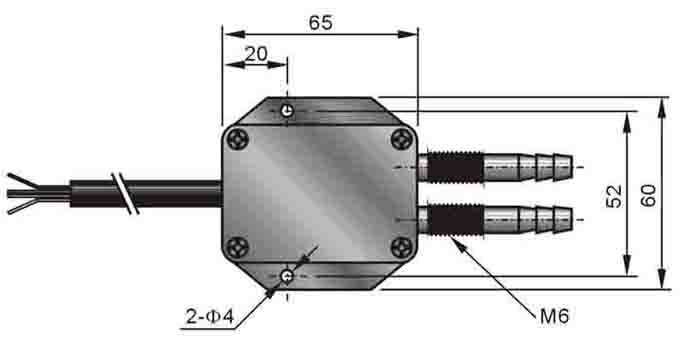

三、通用外型結構及接口類型

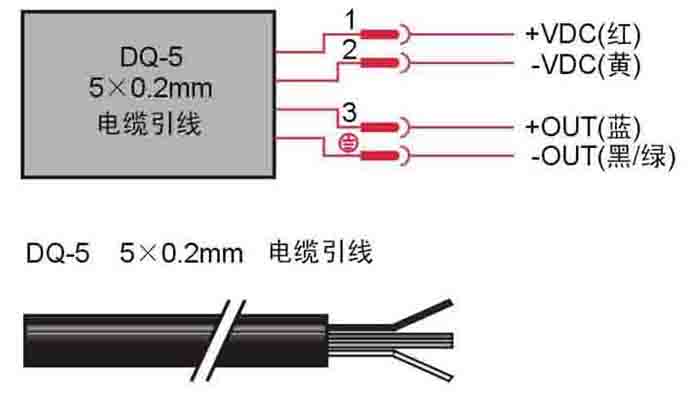

四、電氣連接

五、應用范圍
