二、特點

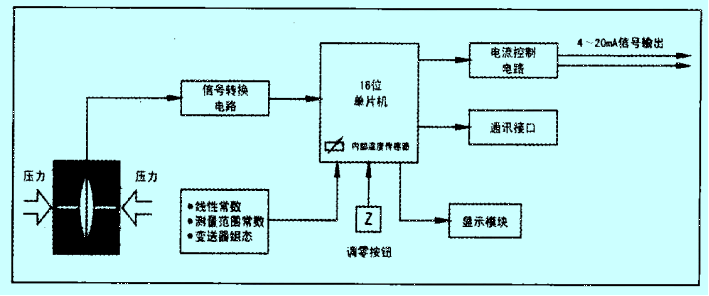

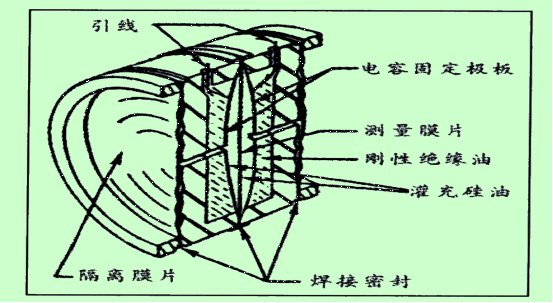

傳感器結構圖

(參考條件：無遷移，充硅油，316L隔離膜片)

1、使用對象：液體、氣體或蒸汽

2、輸 出：4～20mA DC，二線制

3、電 流：24V DC，無負載變送器可在12V DC工作，最高45V DC，帶液晶表頭不低于16V DC

4、使用環境：

標準型 使用溫度-20℃～+80℃,儲藏溫度-40℃～+104℃，相對濕度0%～95%

防爆型 使用溫度-20℃～+40℃,相對濕度5%～95%，大氣壓力86～-106KPa

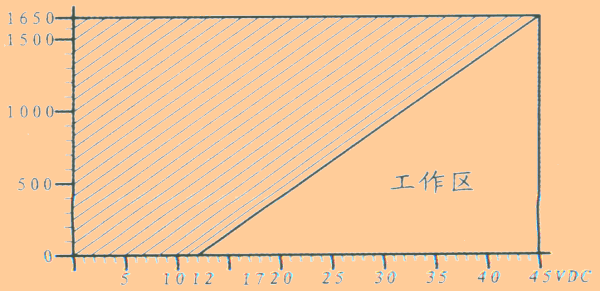

5、負載特性  負載Ω4-20mA DC

6、精度：線性輸出±0.1%，開方輸出±0.2%

7、穩 定 性：最高量程的0.25%

8、啟動時間：最小阻尼時，最多2秒鐘

9、容積吸取量：小于0.16cm3

10、阻 尼：電氣阻尼為0～32秒（敏感元件另有0.2秒的恒定阻尼時間）

11、靜壓影響

①、零點誤差：對于14MPa為最高量程的±0.25%，對于量程代號3為最高量程的±0.5%，通過零點調整可以得到校正。

②、量程誤差：每6MPa可校正到輸入讀數的±0.25%，對于量程代號3為±0.5%。這種誤差在安裝前可以調校消除。

12、溫度影響：

①、最大量程時：零點誤差為量程的±0.5%/56℃。零點、量程總誤差為±1.0%/55℃

②、最小量程時：零點誤差為量程的±3.0%/56℃。零點、量程總誤差為±3.5%/55℃

注：對量程代號2、3的變送器溫度誤差加一倍。

13、振動影響：在任意軸向上，頻率200Hz，引起的誤差為最大量程的0.5%/g

14、電源影響：小于標定量程的0.005%/V

15、安裝位置影響：最大可產生0.25KPa的零點誤差，但可校正，對量程無影響

16、電磁干擾/射頻干擾影響：按照SAMAPMC33.1，從20～1000MHz 進行試驗，場強可至30V/m

五、 結構規格

1、結構材料（材料適用性見附表1）

①、隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾合金或鉭（可選）

②、排氣/排液閥：316不銹鋼、哈氏合金C、蒙乃爾合金

③、工藝法蘭和連接頭：316不銹鋼、哈氏合金C、蒙乃爾合金

④、O型圈（介質接觸處）：丁腈橡膠、氟橡膠（可選）

⑤、灌 充 液：硅油

⑥、螺 栓：碳鋼鍍鎘

⑦、電氣殼體：低銅鋁合金。

⑧、電氣殼體涂層：聚氨酯

2、工藝連接件

①、對于量程代號3、4、5的變送器，其兩只法蘭的中心連接孔距為21/8英寸（54mm）,孔上為NPT1/4-18；

②、對于代號6、7的變送器則為23/16（56 mm）英寸和NPT1/4-18；

③、于代號8的變送器則為21/4（57.2 mm）英寸和NPT1/4-18；

④、 對于范圍代號3、4、5的變送器，其兩只連接上引壓孔為NPT1/2-14，法蘭連接頭可翻轉分別給出2英寸中心距離（50.8 mm），21/8英寸（54 mm），或21/4英寸（57.2 mm）。

3、電氣連接

具備現場在線測試端子

4、重量

2.4g（不包括可選件）

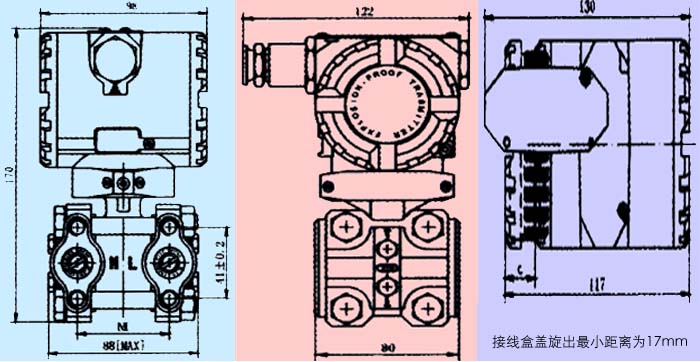

六、 外形尺寸圖

量程代碼	2	3	4	5	6	7	8	9	0
M尺寸（mm）	54	54	54	54	55.6	55.6	57.2	58.4	59.2

注：M—兩只法蘭的中心連接孔距
