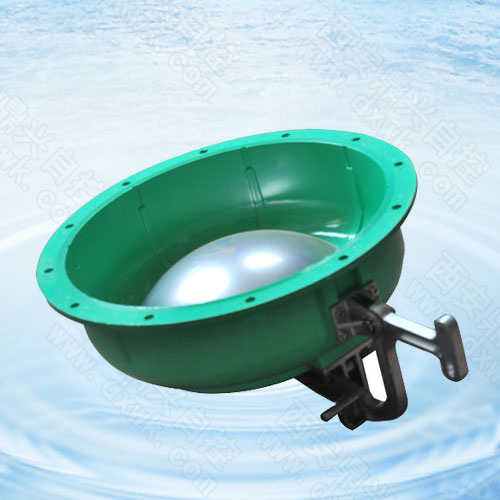

防爆超壓排氣活門
- 產品品牌 鼎興
- 產品型號 FCS
- 產品描述
超壓防爆排氣活門用于各級防空地下室的排風口部，可直接代替由原普通防爆波活門和自動排氣活門組成的排風消波系統，也可單獨作超壓排氣活門使用。...
一、概述
本公司生產的超壓防爆排氣活門結構簡單，造型美觀，技術先進，功能可靠，是防護工程濾毒通風系統不可缺少的防護設備。
二、用途及特點
超壓防爆排氣活門主要用于防護工程的排風口，平時處于關閉狀態，當需要進行濾毒通風時，工程內部必須造成并保持30-50Pa超壓，此時活門的閥蓋在超壓作用下自動開啟，以排除防毒通道內的毒氣。當戰時需要進行隔絕防護時，用人工將閥蓋鎖緊，此時活門具有防護密閉功能。
采用本裝置可直接替代戰時排風系統上的防爆波活門和自動排氣閥門組成的排風消波系統，平時處以開啟狀態，便于排風；在沖擊波正壓作用下，閥蓋自動關閉，削減90%以上的沖擊波能量；本差壓排氣活門需通過定制大小頭管道法蘭連接，設備安裝連接的預埋套管法蘭厚度為8mm，且閥門與預埋套管的密封必須使用膠墊。
1)PS (FCS)-Dg250排風量：800m3/h，接口法蘭外徑450mm，高度150mm；
2)PS (FCS)-Dg300排風量：1000m3/h，接口法蘭外徑520mm，高度150mm；
3) 漏氣量：正面超壓100Pa時，漏氣量不大于0.5升/分鐘。
三、主要技術參數
1、工作狀態抗沖擊波：正壓力(0.3Mpa-0.6Mpa )、負壓：0.03Mpa；
2、消波率：>90%；
3、局部阻力系數：<3；
4、漏氣量：正面超壓10毫米水柱時，瀚氣量不于0.5升/分；
5、耐腐性良好。
四、外形及安裝尺寸
| 型號 | D | D1 | D2 | A | H | L1 | L2 | S | 重量 |
| FSC/FCH250 | 250 | 460 | 290 | 465 | 590 | 由土建 | 150 | 6 | 14 |
| FSC/FCH300 | 300 | 520 | 370 | 488 | 660 | 設計確定 | 150 | 8 | 18 |
五、主要功能
本超壓防爆排氣活門用于各級防空地下室的排風口部，可直接代替由原普通防爆波活門和自動排氣活門組成的排風消波系統，也可單獨作超壓排氣活門使用。
并具有兩種功能：借其內外空氣壓差自動啟閉活門以保證工程內部的通風良好；當沖擊波到來時，活門瞬間自動關閉，起到防爆作用。
六、施工安裝要點
1、土建施工時應按圖中尺寸將穿墻管位置固定正確，穿墻管要求水平、上下兩個螺絲孔心連線與地面垂直，并與周圍鋼筋焊牢。
2、安裝后應使杠桿成鉛垂?fàn)顟B(tài)，當閥蓋打開到最大位置時，其外側應均勻靠在限位圈上。
3、安裝后閥蓋應開關靈活，重錘應根據工程設計超壓值放在在杠桿圓長孔的相應凹槽上。
