一、產品描述

DX100T系列高溫壓力傳感器利用陶瓷厚膜敏感元件及藍寶石芯體，針對較高溫度范圍測試條件下而制造的。它適應介質溫區寬，因此拓寬了傳感器的應用范圍，是高溫環境檢測條件下的最佳選擇。

DX100T是采用陶瓷材料經特殊工藝精制而成的干式陶瓷壓阻壓力傳感器，陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性及它的厚膜電阻可以使它的工作溫度范圍高達-40℃～150℃，而且具有測量的高精度、高穩定性。電氣絕緣程度>2kV，輸出信號強，長期穩定性好。高特性，低價格的陶瓷傳感器將是壓力傳感器的發展方向，在歐美國家有全面替代其它類型傳感器的趨勢，在中國越來越多的用戶使用陶瓷傳感器替代擴散硅壓力傳感器。

藍寶石由單晶絕緣體元素組成，不會發生滯后、疲勞和蠕變現象；藍寶石有著非常好的彈性和絕緣特性(1000℃以內)．對溫度變化不敏感，即使在高溫條件下．也有著很好的工作特性；藍寶石的抗輻射特性極強；另外，硅-藍寶石半導體敏感元件，無p-n漂移，因此，可應用于各種復雜環境場合。

傳感器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石膜片，被熔焊在鈦合金測量膜片上。被測壓力傳送到接收膜片上。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅-藍寶石敏感元件感知后，其電橋輸出會發生變化，變化的幅度與被測壓力成正比。電橋電路將電橋的失衡信號，轉換為電壓信號輸出。

二、工作原理

抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋(閉橋)，由于電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0／3.0／3.3mV／V等，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～+70℃，并可以和絕大多數介質直接接觸。

DX100T陶瓷傳感器由于沒有液體的傳遞作用無任何填充液，不會產生工藝污染。因此在食品、醫藥等行業有著廣泛的應用，加之是干式陶瓷膜片，故不受安裝方向影響，其與德國Hirschmann系列連接器配用的壓力變送器被廣泛地應用在各種測量壓力的場合。

三、產品特點

堅固的陶瓷敏感膜片零點、滿量程激光標定卓越的抗腐蝕、抗磨損性能高精度、高穩定性寬的溫度工作范圍體積小巧，易封裝最具競爭力的價格已為眾多知名企業供應OEM壓力傳感器壓力測最范圍寬(4kPa～60MPa)溫度測量范寬(-65℃～+150℃)品種齊全(表壓、絕壓、負壓)。

四、產品量程

0～100kPa

0～200kPa

0～500kPa

0～1MPa

0～2MPa

0～5MPa

0～10MPa

0～25MPa

0～40MPa

0～60MPa

0～200kPa(絕壓)

0～1MPa(絕壓)

五、技術參數

型號	DX100T
溫度	0℃～+120℃（陶瓷芯體）	0℃～+200℃（藍寶石芯體）
量程	200KPa……60MPa	200KPa……160MPa
零位輸出	0±2mV/V	0±1mV/V
輸出靈敏度	2.0～4.8mV/V	2.0～5mV/V
響應時間	6～9VDC	6～15VDC
供電	<1ms	<2ms
線性	0.2～0.4%FS	0.2～0.5%FS
重復性	0.2～0.4%FS	0.2～0.5%FS
遲滯	0.2～0.4%FS	0.2～0.5%FS
輸入阻抗	6KΩ～13KΩ	3KΩ～8KΩ
補償溫度	±0.015%FS/℃	±0.015%FS/℃
工作溫度	-40℃～+120℃	-65℃～+200℃
絕緣電阻	>100MΩ/50V
絕緣強度	>500MΩ/500V
壓力連接	M20×1.5，M12×1、G1/4，G1/2
電氣連接	電纜或接插件引線方式
適用介質	與316不銹鋼相兼容的流體
外殼保護	IP65
防爆等級	ExiallCT5

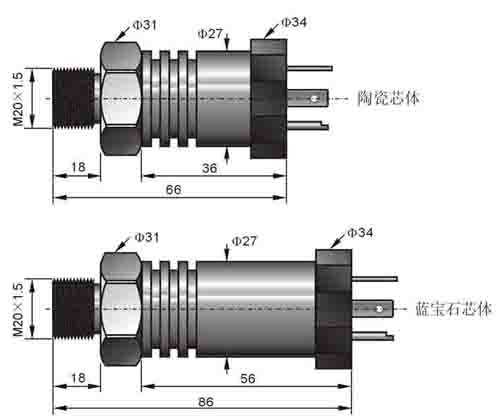

六、通用外型結構及接口

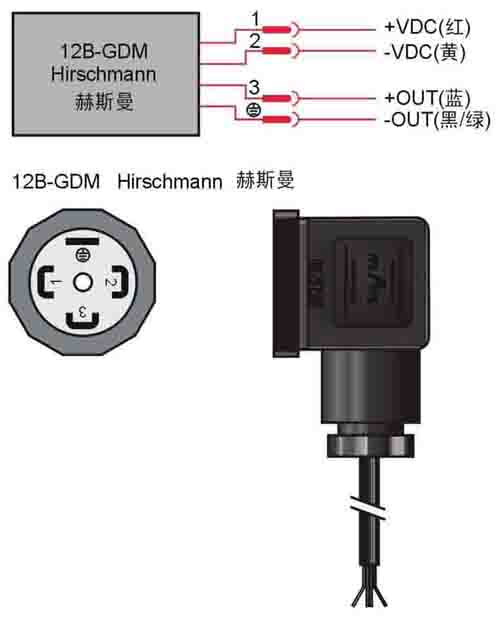

七、電氣連接

八、應用范圍
