幾種常用雷達液位計優缺點分析
2017-5-9 16:29:48 點擊：
目前廣泛使用的雷達液位計有脈沖雷達液位計和導波雷達液位計。現在對兩種不同類型的雷達進行簡單對比。
一：脈沖雷達液位計
脈沖雷達采用高頻、窄脈沖對微波源信號進行調制，以波束的形式發射固定頻率（即載波頻率）的脈沖波，在介質表面反射后由接收器接收，脈沖的時間行程決定了由發射天線至介質表面的距離。
優點：
1、可測量最高70米量程，3毫米誤差，而不受溫度、粉塵、蒸汽的影響，是同類產品中的佼佼者；
2、適用范圍廣，可用于儲油罐區、瀝青儲罐、石油液化氣、反應釜、石化業污水罐及鋼鐵業高爐鋼水的連續料位測量。在釀酒、食品業、制藥業等領域中也廣泛使用；
3、一體化結構，非接觸式喇叭；
4、可通過人性化的按鍵，HART協議及操作視窗對儀表進行設定、編輯，先進多功能的軟件可消除攪拌器或其他障礙的干擾。
缺點：
1、大多數經濟型的脈沖微波物位計都采用5.8GHz或6.3GHz的微波頻率，其輻射角較大（約30°），容易在容器壁或內部構件上產生干擾回波。雖然加大喇叭天線尺寸可稍微減少發射角度，但體積增大，使用不便；
2、當液面出現波動和泡沫時，情況就變得更復雜，信號散射脫離傳播途徑或吸收大部分能量，從而使返回到雷達液面計接受天線的信號更加弱小或無信號返回；
3、當儲罐中有攪拌器、管道等障礙物時，這些障礙物也會反射電磁波信號，從而產生虛假的液位信號。

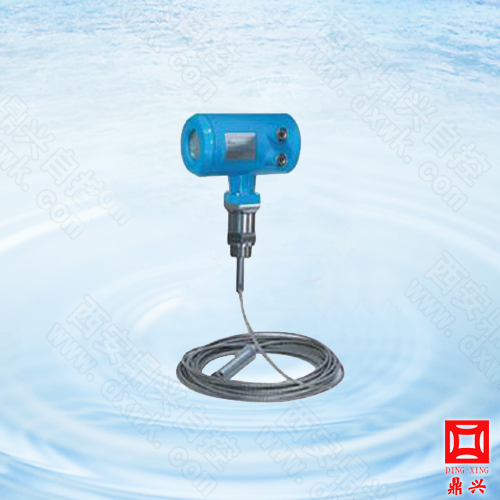

二：導波雷達液位計
為了彌補脈沖雷達液位計的這些缺陷，導波雷達物位儀表而生產的。導波雷達的工作原理與常規通過空間傳播電磁波的雷達非常相似，導波雷達液位計的基礎是電磁波的時域反射原理，采用該原理可以發現埋地電纜和墻內埋高電纜的斷頭，測電纜斷頭時，TDR發生器發出的電磁脈沖信號沿電纜傳播，遇到斷頭時，就會產生測量反射脈沖；同時，在接收器中預先設定好的與電纜總長度相應的阻抗變化也引發一個基本脈沖，將反射脈沖與基本脈沖相比較，可精確測出斷頭的位置。
優點：
1、對蒸汽和泡沫有很強的抑制能力，測量不受影響；
2、不受液體密度，固體物料的疏松程度、溫度、加料時的粉塵的影響；
3、低維護，高性能、高精度、高可靠性，使用壽命長。
缺點：
導波雷達液位計屬于接觸式雷達，如果有的下場對衛生性要求比較高的場合無法應用。
